Optische Sensoren Serie 610
Sensoren zur Prüfung von Zünderlaufzeit, Tandem-Verzögerung und Leuchtspurmunition nach AC/225.
Beschreibung
Die Optischen Sensoren der Serie 610 dienen der präzisen Erfassung ballistischer Ereignisse in Echtzeit.
OS 615 — Dient zur Überprüfung der Zünderlaufzeit von Explosivgeschossen. Der Sensor ist bei guten Sichtverhältnissen in der Lage, einen Explosionsblitz in einer Entfernung von bis zu 5 km zu detektieren.

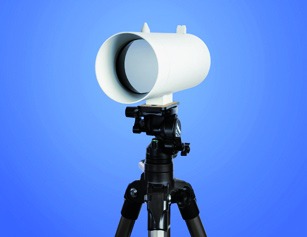

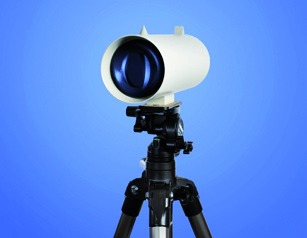

OS 616 — Dient der Überprüfung von Tandem-Munition gegen Reaktivpanzerungen. Zur Überprüfung wird die Verzögerung zwischen der Zündung der ersten und der zweiten Ladung gemessen.
Anwendungsbereiche
- Überprüfung der Zünderlaufzeit von Explosivgeschossen
- Messung der Verzögerungszeit bei Tandemgeschossen
- Prüfung von Leuchtspurmunition (Leuchtspurindikator) nach AC/225
- Zünderlaufzeitprüfung für Explosivgeschosse (OS 615)
- Tandem-Verzögerungsmessung gegen Reaktivpanzerung (OS 616)
- Leuchtspurprüfung nach AC/225
- Detektionsreichweite bis 5.000 m (OS 615)
Technische Daten
| Reichweite OS 615 | bis 5.000 m |
| Reichweite OS 616 | 30–100 m |
| Öffnungswinkel | 4° (OS 615) / < 4° (OS 616) |
| Empfindlichkeitsstufen | variabel (OS 615) / 3 (OS 616) |
| Betriebsspannung | +12 V bis +15 V |
| Stromaufnahme | ca. 50 mA |
| Ausgangsimpuls (digital) | +12 V |
| Ausgangsimpuls (analog) | +12 V |
| Arbeitstemperatur | -10 °C bis +60 °C |
| Lagertemperatur | -20 °C bis +75 °C |
| Luftfeuchtigkeit | ≤ 80%, nicht kondensierend |
| Abmessungen OS 615 | 360 × 100 × 130 mm |
| Gewicht OS 615 | ca. 3 kg |
| Abmessungen OS 616 | 530 × 180 × 100 mm |
| Gewicht OS 616 | ca. 5,2 kg |
| Kompatibel mit | IMS 8500, Geschwindigkeitscomputer 4043 |
