Mündungsblitzsensor Serie 600
Optischer Sensor zur Kadenz-Messung vollautomatischer Waffen und Startimpulsgeber für Messketten.
Beschreibung
Der Mündungsblitzsensor der Serie 600 dient der optischen Erfassung des Mündungsblitzes bei der Schussabgabe.
MFS 607 — Hauptsächlich zur Erfassung der Kadenz von vollautomatischen Waffen. Einsatz auch als Startimpulsgeber für Kurzzeitfotografie oder als Stoppimpulsgeber für Gasdruckmessungen. Die Triggerschwelle ist an der Rückseite einstellbar. Kommt mit dem IMS 8500 zum Einsatz.

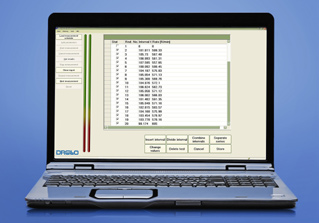

MFS 608 — Nicht mehr lieferbar. Integrierter Mikrocontroller zur Datenauswertung. Daten werden über serielle Schnittstelle bereitgestellt. Direkter PC-Anschluss über Power Interface 4044 möglich.
Anwendungsbereiche
- Überprüfung der Kadenz von vollautomatischen Waffen
- Stoppimpuls für Gasdruckmessungen oder Rohrdurchlaufzeit (t4-Zeit)
- Startimpuls für Geschossflugzeitmessung und Kurzzeitfotografie
- Startimpuls zur Zünderlaufzeitmessung
- Kontrolle des Munitionsverbrauchs auf Schießbahnen
- Kadenzerkennung bis 10.000 Schuss/min
- Stoppimpulsgeber für Gasdruckmessungen
- Startimpuls für Geschossflugzeitmessung und Hochgeschwindigkeitsfotografie
- Einstellbare Triggerschwelle
Technische Daten
| Funktionsprinzip | Optisch |
| Min. Kadenz (MFS 607) | beliebig |
| Max. Kadenz | 10.000 Schuss/min |
| Spektralbereich | 600–1.050 nm |
| Sichtwinkel | 7,5° |
| Betriebsspannung | +12 V (MFS 607) |
| Stromaufnahme (MFS 607) | ca. 45 mA |
| Ausgangsimpuls | +10 V bis +12 V |
| Anstiegszeit | > 50 V/µs |
| Arbeitstemperatur | -10 °C bis +60 °C |
| Lagertemperatur | -20 °C bis +75 °C |
| Luftfeuchtigkeit | ≤ 80%, nicht kondensierend |
| Abmessungen (MFS 607) | 180 × 80 × 50 mm |
| Gewicht (MFS 607) | ca. 0,8 kg |
| Zu verwenden mit | IMS 8500 |
